Bildergalerie 3: Stollenbauten Plan

- Die Auswahl geschieht nach konstruktiven Stereotypen und/oder interessanten Bauschäden -

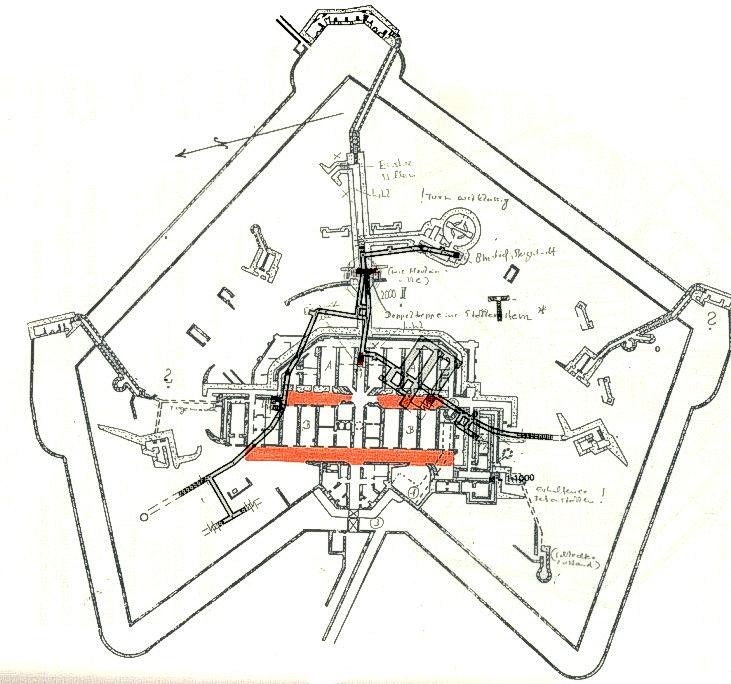

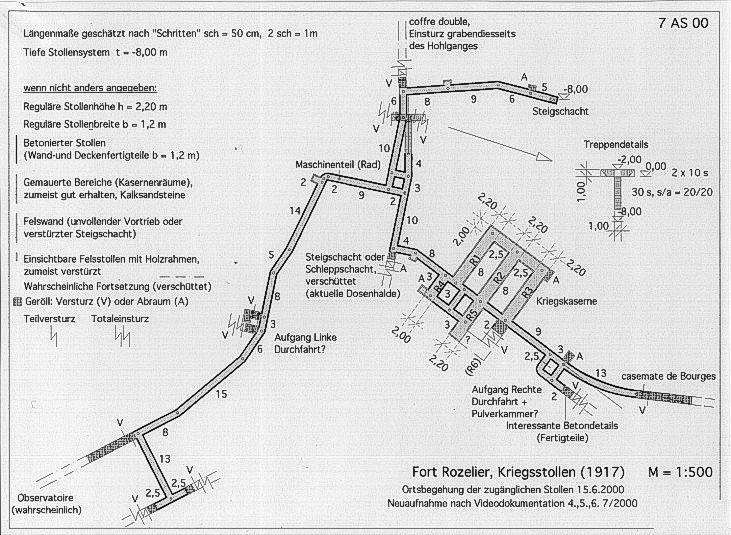

Tafeln 1 / 2 Kriegsstollen unter dem Fort Rozelier, Neuaufnahme (Schrittskizze) durch die
Verfasser (6/2001)

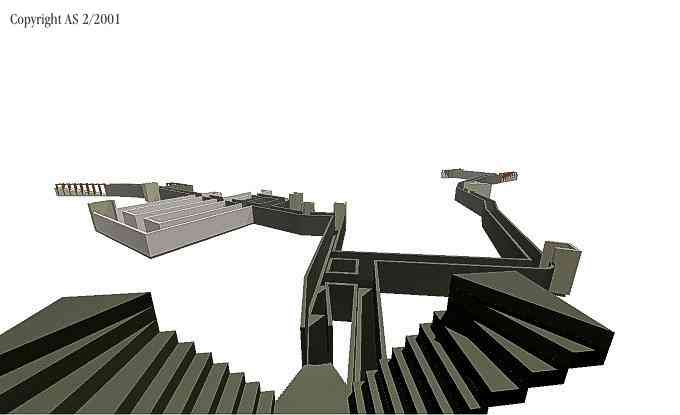

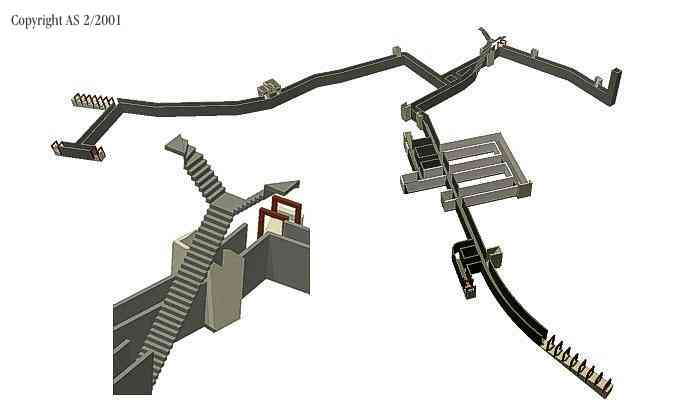

Tafeln 3 / 4 3D-Visualisierung der zugänglichen (betonierten/gemauerten) Stollen (2/2001)

(1)

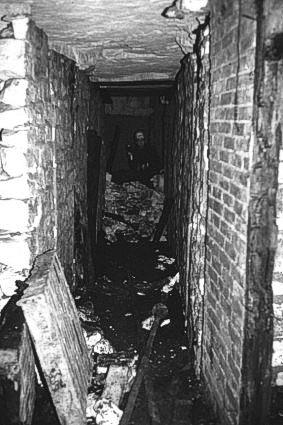

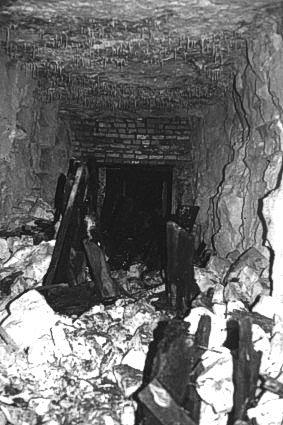

Typischer Felsstollen in gutem Erhaltungszustand:
Schiere Felswände, aber aufgelöste Holzrahmen (Durchfeuchtung);
Abraum vom Stollenaushub auf dem Fußboden täuscht Einstürze vor.
Im Deckenbereich Kalksinter - Bildungen (teilweise auch vordringendes Wurzelwerk).
(Tavannes)

(2)

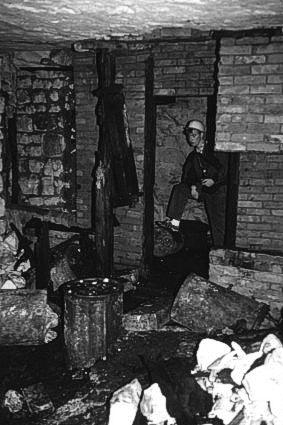

Typischer Bereich der gas - und bombensicheren Kasernenräume (in erstklassigem Erhaltungszustand):
Erschließung durch mittige Galerie;
Abteilungen als (halb)steinsche Wände in konventioneller Mauerwerkstechnik ausgeführt.
(Tavannes)

(3)
Typische Abteilung im Kasernenbereich
(wahrscheinlich Unteroffiziers-Kammer)
(Tavannes)

(4)

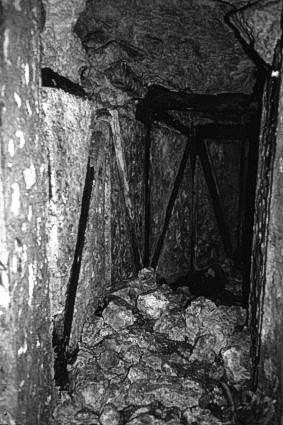

Ungewöhnlich aufwendige Innenschalung als regelrechte Fachwerk-Konstruktion.
Sehr guter Erhaltungszustand trotz ungünstiger Konsistenz des Umgebungssteines (Kalk - Kiesel).
(La Laufée, "Neuer Stollen")

(5)

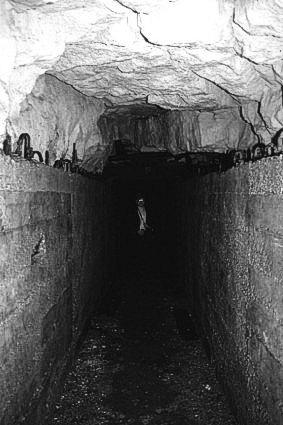

Exemplarischer Zustand einer "aufgelassenen" Baustelle der späten 20er / frühen 30er Jahre:
Nachbetonierungen von Felsstollen mit
Betonfertigteilen -
Vertikale Betonplatten (ungefähre Maße: b = 1,5 m, d= 30 cm, h = 2 m) mit Bügelbewehrung zum Anschluß der Deckenplatten (Verguß durch Quellbeton).
(Moulainville, Galerie de Joffre)

(6)

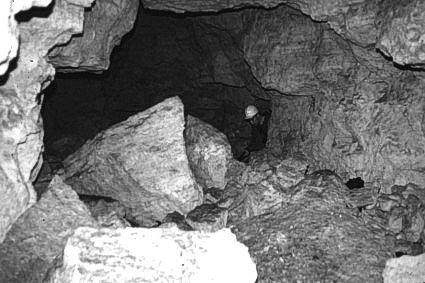

Felsstollen in desolatem Zustand:
Durch Einstürze massiver Felsplatten chronische Verlagerung des Stollenquerschnittes zur Oberfläche.
(Vacherauville, Südende der Hauptgalerie)

(7)

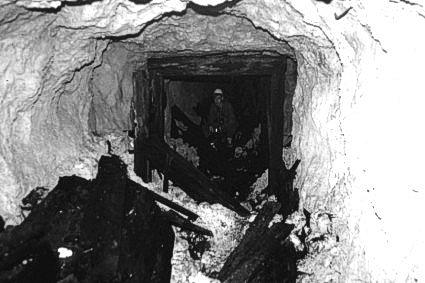

Idealtypischer Felsstollen mit Holzrahmen in mäßigem Erhaltungszustand;
Holzrahmen z.T. in jüngerer Zeit entfernt
(Bewegungsfläche für Militärübungen).
(Moulainville, Galerie de Joffre)

(8)

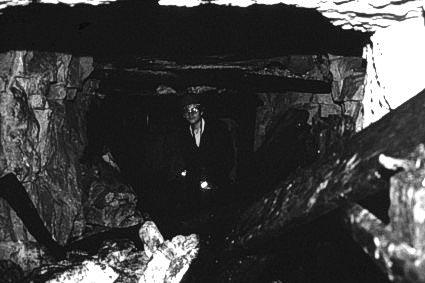

Idealtypische "Impression" einer
Stollenbegehung:
Morsche Holzrahmen als Hindernisse in zumeist gut erhaltenen Felsstollen;
Geröll von kieseligen Einstürzen und/oder durch Abraum vom Stollenaushub.
(Tavannes)
