Bildergalerie 2:  Ausgewählte Bauschäden                  Plan



(1)

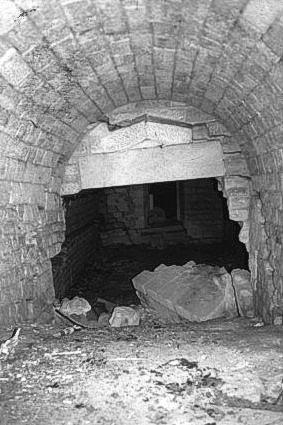

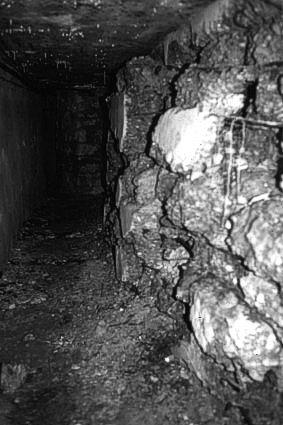

Setzung durch Unterfangen (1.1):

Ungleiche Setzung zwischen zwei Gewölbemauern (Abstand nur 4 m);
akute Einsturzgefahr im "monolithischen" Sturzbereich.

(Bellevile, rechte Remise)
(2)

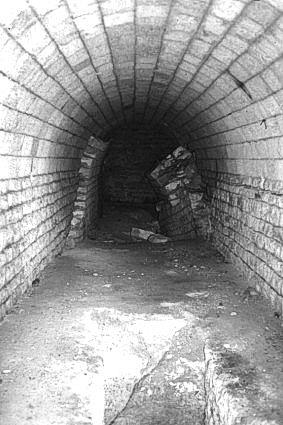

Setzung durch Unterfangen (1.2):

Teilweises Absinken der Gewölbemauern durch Einsturz der nachträglichen Unterfangungen (Kriegsstollen 1917-18).

(Belleville, rechte Remise)


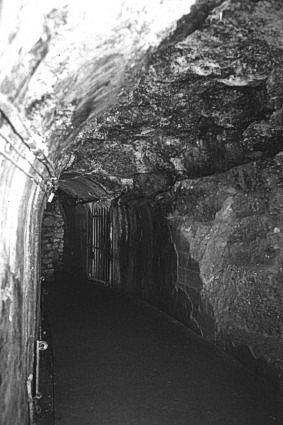

(3)

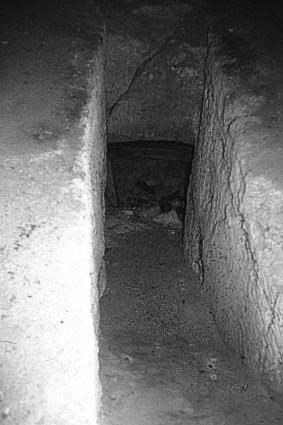

Setzung durch Unterfangen (1.3):

Eingang in den komplett verstürzten Stollen.

(Belleville, rechte Remise)
(4)

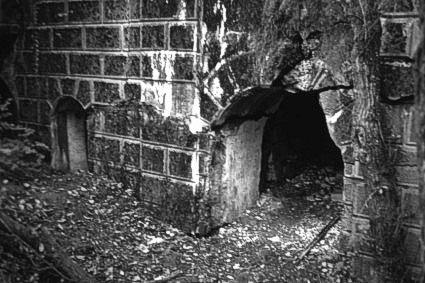

Setzung durch Grundbruch (2.1):

Abgesunkener Beton+Mauerpfeiler mit Setzungsriß durch die gesamte Wandstärke (d = 2+1,5 = 3,5m!).

(Tavannes, Neue Kaserne)

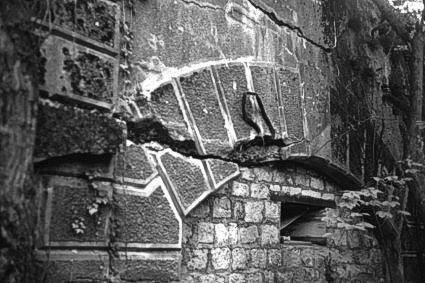

(5)

Setzung durch Grundbruch (2.2):

Setzungsriß in der Betonfassade; Angriffspunkt für Korrosionsschäden.

(Tavannes, Neue Kaserne)
(6)

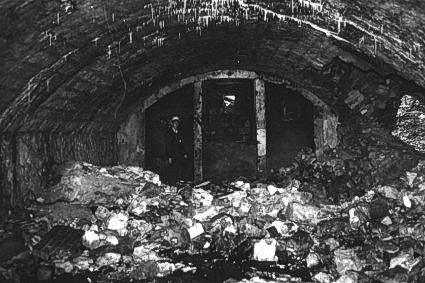

Setzung durch Grundbruch (2.3):

Teilweise eingestürztes Gewölbe im Setzungsbereich (rechts),
sonst gut erhalten (geringe Ausblühungen und Kalksinter - Bildungen).

(Tavannes, Neue Kaserne)
(7)

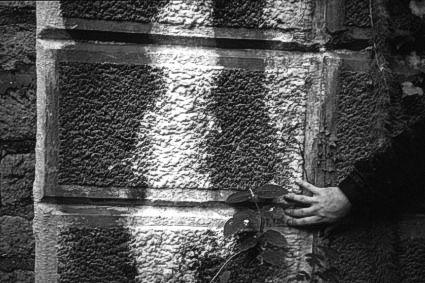

Wasserschäden (3.1):

Kalkausblühungen auf der Fassaden -
Oberfläche (Betonbossen).

(Tavannes, Neue Kaserne)

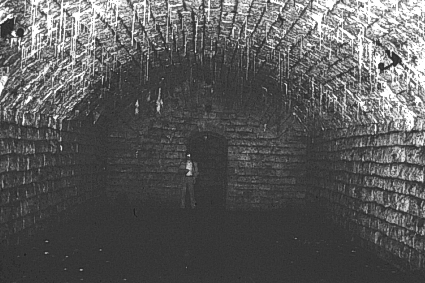

(8)

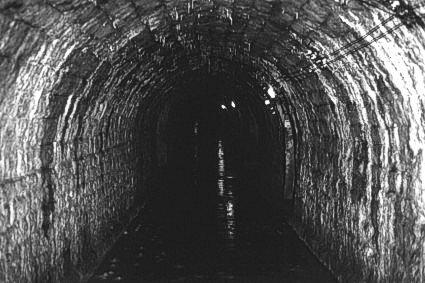

Wasserschäden (3.2):

Gut erhaltenes Mauerwerksgewölbe trotz großflächiger Ausblühungen (gelöster Mörtel) ...

(Douaumont, westliche Galerie)
(9)

Wasserschäden (3.3):

... dagegen:
Betongewölbe, fast komplett aufgelöst.

(Vaux, östliche Galerie)
(10)

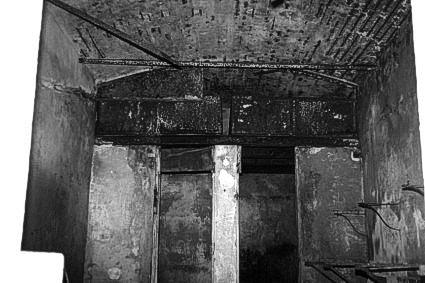

Wasserschäden (3.4):

Korrodierte Betonwand mit schwacher Bewehrung (zumeist zersetzt).

(Vaux, östlicher Hohlgang)
(11)

Wasserschäden (3.5):

Rasante Kalksinter - Bildungen in tiefliegenden Räumen (Eindringen von Wasser zumeist durch Erschütterungsrisse begünstigt).

(Douaumont, Tiefkaserne)

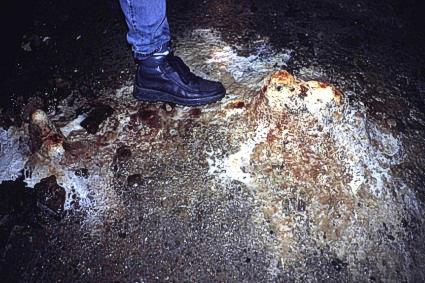

(12)

Wasserschäden (3.6):

Großes Stalagmit - Konglomerat u.a. mit eisenhaltigen Rückständen.

(Moulainville, Kehlkaserne)
(13)

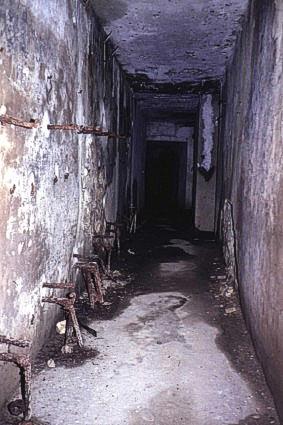

Betonkorrosion (4.1):

Durchcarbonatisierter Beton
mit komplett verkalkter Oberfläche.

(Froideterre, Kaserne)
(14)

Betonkorrosion (4.2):

Durchcarbonatisierte Betondecke niedriger Stärke mit erheblich geminderter Statik.

(Froideterre, westlicher Hohlgang)
(15)

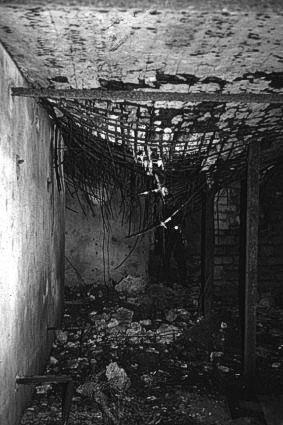

Betonkorrosion (4.3):

Freigelegte Zugbewehrung; weitgehend carbonatisierte Betondecke mit beginnender Eisenkorrosion.

(Froideterre, Kaserne)
(16)

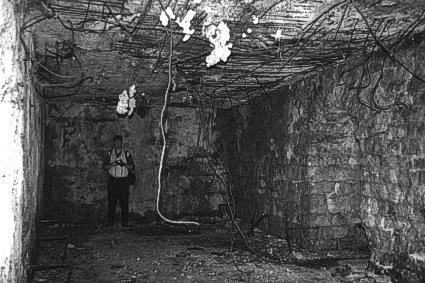

Betonkorrosion (4.4):

Decke mit vollständig freigelegter Zugbewehrung (teilweise zersetzt); trägt
wahrscheinlich nur noch durch die innere Gewölbewirkung.

(I-Werk DV1 bei Douaumont)
(17)

Betonkorrosion (4.5):

Einsturz (oder Durchschlag?) infolge von
Carbonatisierung und Eisenkorrosion.

(I-Werk DV4 bei Vaux)
